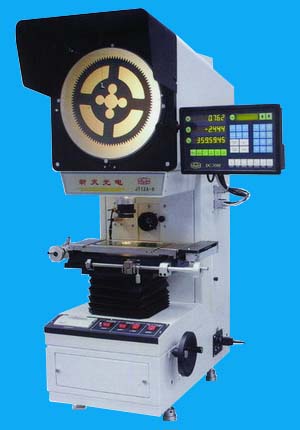

JT12A-B光学投影仪


    【JT12A-B  φ300  光学投影仪】

    【产品特点】

◆  光学投影屏成像为正像,符合光学测量习惯
◆  高低两档不同的透视照明,适应不同工件的测量要求
◆  非球面聚光镜照明系统,让投影屏视场明亮匀称,减少测量误差,精度更有保证
◆  采用进口飞利浦长寿命卤钨灯,满足长时间使用的需求
◆  轴流风机双向散热,提供超强散热能力
◆  带有DS-402多功能数显表

*********************************************************************************************************************************

    【产品用途】

    光学投影仪是光、机、电、算一体化的精密测量仪器,广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间,能高效地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。

*********************************************************************************************************************************

    【技术参数】

◆  投影屏
    ->  投影屏尺寸:φ300mm                        ->  投影屏旋转范围:0°~360°
    ->  旋转角度显示当量:1′                      ->  旋转角度准确度:6′
◆  工作台
    ->  工作台尺寸:340mm×152mm                  ->  X坐标行程:0~150(mm),显示当量0.001(mm)
    ->  Y坐标行程:0~50(mm),显示当量0.001(mm)->  Z坐标行程:0~80(mm)(调焦行程)
◆  仪器准确度:(4+L/75)μm,式中L为测量长度,单位:mm
◆  工作台承重:4kg
◆  照明光源
    ->  透射照明12V/100W卤钨灯                    ->  反射照明24V/150W卤钨灯
◆  物镜
    ->  物镜放大倍数        10×        20×        50×        100×
    ->  物方视场(mm)      φ30          φ15          φ6          φ3
    ->  物镜工作距离(mm)    75        69.6          27          26
◆  放大倍率误差:0.08%
◆  仪器使用环境:室温20℃±5℃,相对湿度不应超过60%
◆  外形尺寸:480X780X1150(mm)
◆  主机重量:135kg
◆  电源说明:仪器额定电压为220V/110V,频率50HZ/60HZ,额定功率440W
◆  数字式投影仪产地:贵阳、香港等
◆  数字式投影仪品牌:新天、怡信等

*********************************************************************************************************************************

    【DS402数显表功能】

◆  多点采集确定直线和圆                    ◆  各几何元素预置设定
◆  以组合方式确定各几何元素                ◆  具有坐标旋转、坐标平移功能
◆  Z轴可设定为传感器长度值或编码器角度值    ◆  极坐标、直角坐标转换功能
◆  具有误差修正功能                        ◆  RS232输出功能
◆  打印页面输出功能                        ◆  停电记忆功能
◆  各几何元素可存储、调用                  ◆  (附件包括标配件和选购件,具体内容详见装箱清单)
