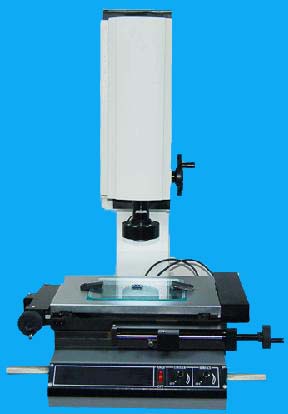

YF-2515影像测量仪


    【YF-2515影像测量仪用途】

    仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。影像测量仪采用新颖的外观设计,铸铸基座,外观线条结构理想大方,高性能的影像二次元测量操作系统,适用于机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、塑料件、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业。

*********************************************************************************************************************************

    【影像测量仪特点】

◆  仪器采用日本原装1/3”彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统
◆  仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用
◆  仪器备有RS232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出

*********************************************************************************************************************************

    【影像测量仪功能】

◆  多点测量点、线、圆、孤、椭圆、矩形,提高测量精度
◆  组合测量、中心点构造、交点构造,线构造、圆构造、角度构造
◆  座标平移和座标摆正,提高测量效率
◆  巨集指令,同一种工件批量测量更加方便快捷,提高测量效率
◆  测量数据直接输入到AutoCAD中,成为完整的工程图
◆  测量数据可输入到Excel或Word中,进行统计分析,可割出简单的Xbar-S管制图,求出Ca,等各种参数
◆  多种语言界面切换
◆  记录用户程序、编辑指令、教导执行

*********************************************************************************************************************************

    【测量与瞄准系统】

◆  摄影机:彩色1/2"CCD摄影机  变焦物镜倍率:0.7~4.5X
◆  视频总倍率:18~120X  物方视场:7~1.1mm
◆  运动行程  (mm):250×150    工作距离:108mm
◆  Z轴升降:150mm
◆  数显分辨率:1um    X、Y坐标测量示值误差≤(3+L/200)um
◆  工作台
    ->  金属台尺寸(mm):450×280
    ->  玻璃台尺寸(mm):306×196
◆  仪器重量(kg):120
◆  外型尺寸:长×宽×高(mm)=670×660×950
◆  照明:表面光源与透射光源均用LED,亮度可调;电源:220V(AC),50HZ,30W
◆  影像测量仪测量软件:标配自动测量软件,可自动寻边、去毛刺,可测点、线、圆、圆心距、角度、摆正等
