数字式投影仪工作原理知识


    【数字式投影仪简介】

    数字式投影仪(又名测量投影仪、光学投影仪、数显投影仪、轮廓投影仪)是集光学、精密机械、电子测量于一体化的精密测量仪器,适用于精密工业二维尺寸测量。如:模具、工具、弹簧、螺丝、齿轮、凸轮、螺纹、钟表、自动车床加工、航空等工业的制造、品管检验与学术研究及计量单位广泛使用。

    【数字式投影仪工作原理】

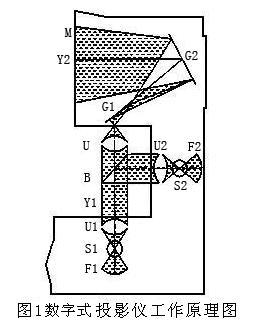

    数字式投影仪工作原理如图1  所示,被测工件  Y1  置于工作台上,在透射或反射照明下,它由物镜  U  成放大实像  Y2  (反像)并经光镜  G1  与  G2  反射于投影屏  M  的磨沙面上,成像出一个与工件完全反向的影像。当  U  物镜与  G1  反光镜换成正像系统后,Y2  即成为正像,成像出一个与工件完全正向的影像。工件通过放大成像于投影屏上,利用工作台上的数位测量系统(电子尺和DC-3000数据处理器或QC200数据处理器组成)对投影屏上的工件轮廓进行座标测量;也可利用投影屏旋转角度数显系统对工件轮廓的角度进行测量。图中  F1  和  F2  为照明光源反光镜;S1  与  S2  分别为透射和反射照明光源,U1  与  U2  分别为透射和反射聚光镜,视工件的性质,两种照明可分别使用,也可同时使用。半反半透镜  B  仅仅在反射照明时才使用。

    【数字式投影仪总体结构】

    一、数字式投影仪主要由投影箱、主壳体和工作台三大部分构成。
    (1)投影箱:包括仪器的成像系统即物镜、反光镜  G1  与  G2、投影屏和DC-3000数据处理器系统,投影屏旋转机构上装有角度传感器。
    (2)主壳体:除支撑投影箱和工作台外,仪器的照明系统、电器控制系统、以及冷却风扇等均装在上面。
    (3)工作台:包括纵向(X轴)、横向(Y轴)运动(座标测量用)和垂向(Z轴)运动(调焦用)。X  轴与  Y  轴配有解析度为0.001mm的光栅尺。

    二、数字式投影仪总体结构各小部分详解如图2  所示。

    【数字式投影仪成像分类】

    正像与反像俩种。

    【数字式投影仪测量功能】

    1、  多点采集确定直线和圆;
    2、  各几何元素预置设定;
    3、以组合方式确定各几何元素;
    4、具有坐标旋转,坐标平移功能;
    5、Z轴可设定为传感器长度值或编码器角度值;
    6、具有用户自编程功能;
    7、极坐标/直角坐标转换功能;
    8、光栅尺线性修正,区段线性修正功能;
    9、RS232输入功能;
    10、打印页面输入功能;
    11、停电记忆功能;
    12、各几何元素可存储,调用。
